Рекомендации по установке и настройке спутниковой антенны для приема цифрового пакета телепрограмм ТРИКОЛОР ТВ

Состав приемного оборудования

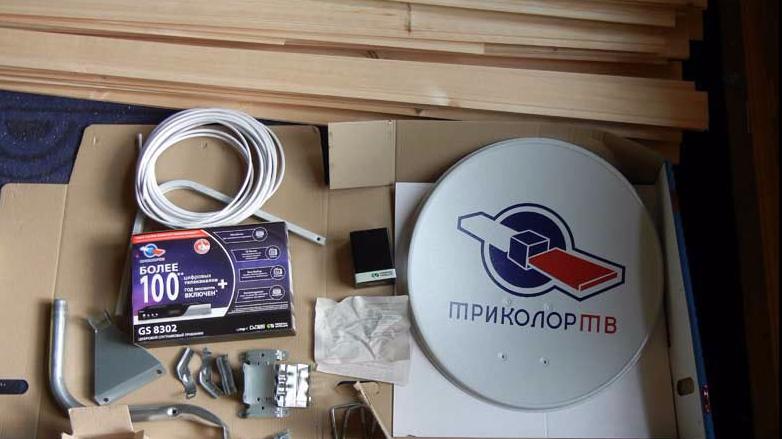

Для приема спутникового телевидения ТРИКОЛОР ТВ необходимо иметь базовый антенный комплект  в составе:



• спутниковая антенна и опора, кронштейн для ее крепления на стене (для Европейской части России достаточно спутниковой антенны эффективного диаметра 0,55-0,6 м),
•  конвертер (блок высокочастотного преобразования сигнала, устанавливаемый непосредственно на приемной спутниковой  антенне),
• радиочастотный кабель (длиной, позволяющий осуществить подключение приемной антенны к спутниковому ресиверу),
• высокочастотные разъемы, устанавливаемые на кабель, соединяющий приемную антенную систему и цифровой ресивер.

Базовый  комплект для установки ТРИКОЛОР ТВ можно приобрести в сетевых магазинах. Недостатком такого подхода является стандартная длина кабеля, входящего в комплект ( 10 или 15 метров) и невозможность проверить работоспособность ресивера при покупке. Можно воспользоваться услугами специализированного антенного магазина, например магазина АНТЕННЫЙ СУПЕРМАРКЕТ, где можно получить консультацию, выбрать оборудование, проверить его работоспособность, зарегистрировать спутниковый ресивер прямо при его покупке


Определение места установки антенны

Выбор места установки антенны определяется следующими требованиями:

• обеспечение прямой видимости на спутник EUTELSAT  W4 (36 в.д.)
• надежность механического крепления антенны.

При выборе места установки спутниковый антенны не рекомендуется располагать ее вблизи мощных источников радиопомех (радиостанций, радиолокаторов, антенных систем базовых станций мобильной связи). Из-за существенных потерь спутникового сигнала в различных (в том числе прозрачных для видимого света) материалах не следует размещать антенну внутри застекленного балкона или лоджии. Полиэтиленовая пленка толщиной 70 – 200 мкм не оказывает существенного влияния на прохождения спутниковый радиосигнал.
Чтобы убедиться в отсутствии мешающих предметов (здания, деревья и т.п.) в направлении на спутник, нужно определить угловые координаты спутника: азимут (угол в горизонтальной плоскости между направлением на истинный Север и направлением на спутник) и угол места спутника (угол в вертикальной плоскости между горизонтальным направлением и направлением на спутник). В таблице 1 приведены данные об угловых координатах спутника Eutelsat W4 (36 в.д.), рассчитанные для некоторых городов России. Пользуясь приведенными значениями, можно с достаточной точностью определить направления на спутник и для других населенных пунктов, расположенных на расстояниях 100-150 км от указанных городов. Направление на истинный Север предпочтительнее определять с использованием географической карты данной местности. Погрешности определения направления на истинный Север в точке установки антенны с помощью магнитного компаса могут оказаться значительными из-за местных искажений магнитного поля Земли, связанными с наличием магнитных железорудных аномалий и металлических конструкций.
Если при определении места установки появились сомнения в возможности обеспечения прямой видимости на спутник, связанные с наличием близко расположенных мешающих предметов, могут потребоваться более точные измерения угла места и азимута спутника. В этом случае имеет смысл выбрать другое место для установки антенны, где требование прямой видимости на спутник выполняется при больших допусках в определении расчетных величин углов.
Выбранное место установки антенны должно предусматривать надежность крепления антенны и ее элементов. Для предупреждения механических и коррозионных повреждений элементов конструкции антенны не рекомендуется устанавливать антенну в местах, где возможно интенсивное попадание на нее воды, снега и льда (под карнизами наклонных кровель и водосливами).

Монтаж и настройка антенны
Конструкция антенной системы и устройство ее крепления (опора) должны обладать необходимой механической прочностью, обеспечивающей устойчивостью к ветровым нагрузкам и безопасной ее эксплуатации.
Монтаж устройства крепления приемной антенны (опоры) на выбранной поверхности производится с учетом особенностей места установки и конструкции используемой антенны. Монтаж антенны производится в соответствии с прилагаемой к ней инструкцией по сборке. Конвертер, предназначенный для преобразования высокочастотного сигнала, принятого антенной устанавливается на крепления, предусмотренные конструкцией антенны. Приемный рупор конвертера должен быть обращен в сторону поверхности антенны.
Приемная антенная система подключается к цифровому ресиверу с помощью радиочастотного кабеля, снабженного разъемами F-типа.
Для подключения антенного кабеля с помощью F-разъемов необходимо:

• срезать 7–9мм изоляции;
•  завернуть оплётку назад так, чтобы открылся слой фольги и диэлектрика;
•  оставив 2–3 мм центрального диэлектрика, срезать и снять фольгу и диэлектрик до центральной жилы;
•  накрутить на кабель F-разъем.

Используется кабель, имеющий волновое сопротивление 75 Ом и имеющий низкий уровень затухания в диапазоне частот 950 - 2000 МГц. Рекомендуется использовать высококачественный кабель с низким затуханием. Для передачи спутникового сигнала хорошо себя зарекомендовал телевизионый кабель марки RG-6U SURMOUNT.  Один конец кабеля подключается к F-коннектору, имеющемуся на конвертере, другой - ко входу “LNB Input” спутникового ресивера. Необходимо исключить возможность попадания влаги внутрь кабеля со стороны подключения к антенне для предотвращения ухудшения его технических характеристик. Подключение радиочастотного кабеля к конвертеру следует производить, предварительно отключив цифровой ресивер от питающей электросети. Полностью собранная антенна устанавливается на устройство крепления (опору), смонтированное и надежно закрепленное в выбранном месте (наружная стена балкона или лоджии, стена дома, крыша или элементы или конструкции, имеющиеся на ней, специально подготовленная площадка на земле).

Основные этапы настройки
1. Подключите ресивер к приемной системе и к телевизору. Включите электропитание ресивера. После перевода ресивера из дежурного (StandBy) в рабочий режим, инициализируется меню быстрой настройки (см. Руководство Пользователя).
2. Выполните следующие пункты меню мастера настройки в режиме Экспресс- настройки:
*** Установки языка – “ОК”
*** Настройка AV Выхода – “OK”

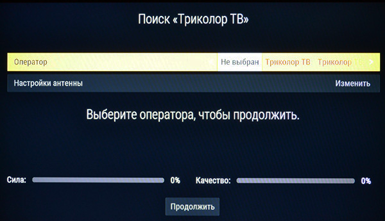

После этого на экране телевизора отображается меню “ Автоматический поиск каналов” , снабженное графическими индикаторами уровня и качества принимаемого сигнала (см. Руководство Пользователя). Можно приступать к настройке антенны по принимаемому сигналу.

3. Медленно поворачивая антенну по горизонтали и вертикали, вблизи расчетных азимута и угла места добиться появления отсчетов (уровня и качества сигнала) на соответствующих индикаторах отображаемого на экране телевизора меню.

4. Перемещая антенну в небольших пределах относительно определенного в п.4 положения по горизонтали и вертикали, добиться максимальных показаний индикаторов уровня и качества сигнала, отображаемых на экране. Диапазон угловых перемещений зависит от типа применяемой антенны и, по крайней мере, не превышает 1 градуса.
5. Зафиксировать антенну в положении найденной оптимальной настройки.
6. Подтвердить начало поиска каналов в автоматическом режиме, нажав кнопку “OK” пульта ДУ.
7. Если при поиске каналов на экране отобразились названия каналов, входящих в пакет “Триколор ТВ”, то необходимо произвести окончательную затяжку креплений антенны на опоре. Перейти к п.9, если нет, к п.8.
8. Если антенна оказалась настроенной на другой спутник, и список каналов отличается от транслируемого в пакете “Триколор ТВ”, необходимо:
А) Отказаться от сохранения найденных каналов, выбрав ответ “Нет” на вопрос экранного меню “Сохранить найденные каналы ?”
Б) Выбрать “ Настройка времени – “Назад”. После чего на экране отобразится меню “ Автоматический поиск каналов”
В) Выполнить п.3-7 этапов настройки.
9. Продолжить выполнение программы Мастера настройки в соответствии с “Руководством Пользователя”, выполнив заключительные этапы:
*** Сохранить найденные каналы” – “OK”,
*** Настройка времени – “OK”.
Настройка закончена.
Таблица 1. Направление на спутник Eutelsat W4 (36 в.д.)
