Сумматор СТМ3.01

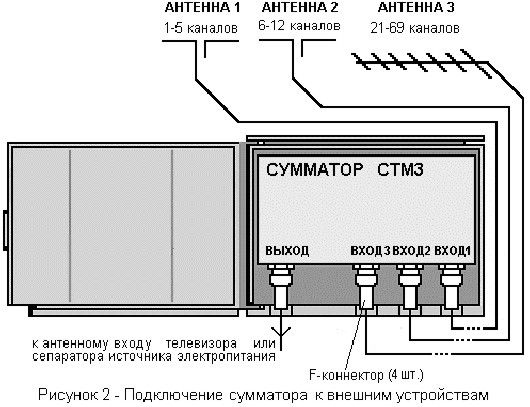

    Предназначены для сложения телевизионных сигналов наземного вещания, принимаемых на три антенны разных частотных диапазонов, что обеспечивает более качественный прием по сравнению с использованиемодной широкополосной антенны. СТМ3 выпускаются в нескольких исполнениях, отличающихся между собой частотными диапазонами, а также возможностью работы с антеннами без встроенных усилителей и (или) с усилителями. Исполнения, предназначенные для антенн со встроенными усилителями, характеризуются наличием прохода электропитания с выхода СТМ3 либо на один, либо на два, либо на три его входа. СТМ3 выполнены в металлическом экранирующем корпусе, помещенном в пластмассовый футляр, конструкция которого позволяет обеспечить мачтовое крепление или крепление на стене. Сумматоры рассчитаны для работы в интервале температур от минус 50 до плюс 50⁰С и предельном значении относительной влажности воздуха 100%при температуре 25⁰С.

• рабочий диапазон частот
  ВХОД 1: 47-100 (1-5)
  ВХОД 2: 174-230 (6-12)
  ВХОД 3: 470-862 (21-69)
• неравномерность АЧХ в ТВ канале: 1 дБ;
• уровень заграждения сигналов в полосе частот соседнего входа: 30 дБ;
• тип соединителя (сопротивление входа и выхода): F-коннектор (75 Ом);
• потери, не более: 1 ;
• КСВН по каждому входу, не более: 2;
• срок службы, не менее: 8 лет;
• масса, не более: 160 г;
• габаритные размеры: 98*48*95 мм.
