Антенна Антэкс VIKA-24 MIMO Box

Зеркальная антенна Vika-24 MIMO BOX предназначена для использования в комплекте оборудования беспроводных систем передачи данных  стандартов:

• 4G (LTE1800, LTE2600, LTE2100)
• 3G (UMTS 2100)
• 2G (GSM1800)
• WI-FI (IEEE 802.11b, g, n)

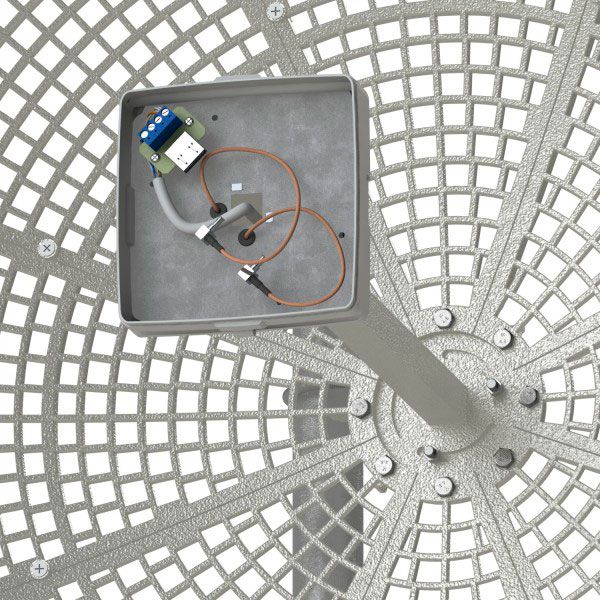

и в других системах диапазона 1700-2700 МГц. Главным отличием Vika-24 MIMO BOX от антенн Vika-24 MIMO и Vika-24F MIMO является наличие бокса (IP53) для защиты USB-модема от осадков. Модем подключается к антенне при помощи двух интегрированных пигтейлов с разъемами CRC-9 или др..

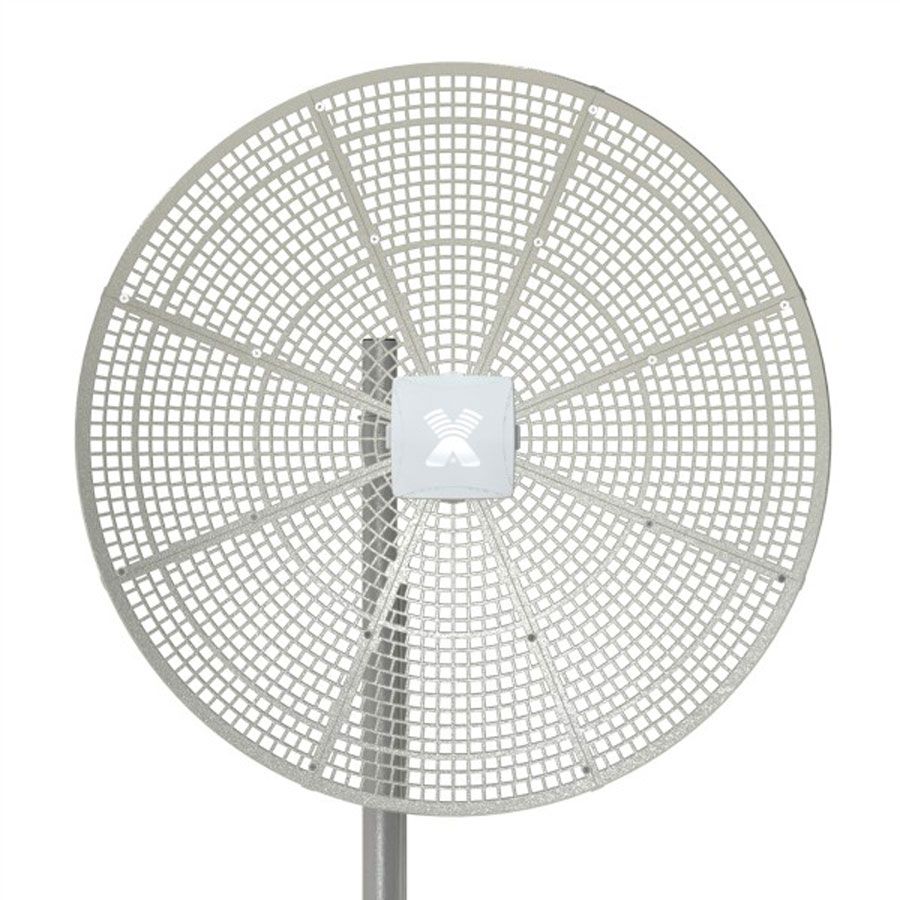

Vika-24 MIMO BOX является узконаправленной антенной и идеально подходят для использования в системах усиления сотовой связи и беспроводного интернета. Тип антенны – прямофокусная зеркальная антенна. Для уменьшения "парусности" рефлектор выполнен в виде ячеистой структуры, размеры ячейки позволяют эффективно отражать электромагнитные волны во всех диапазонах сотовой связи. Рефлектор имеет форму окружности и обеспечивает осесимметричность диаграммы направленности,  идентичность диаграмм направленности, коэффициента усиления по обоим входам антенны.

Для удобства транспортировки до места установки, антенна имеет разборную конструкцию: зеркало собирается из восьми сегментов. Для увеличения жесткости, точности исполнения, легкости, корозостойкости все сегменты изготовлены из алюминия, методом литья под давлением.

В конструкции облучателя антенны  использованы решения хорошо зарекомендовавшие себя в популярном облучателе UMO-3 MIMO, благодаря чему, после установки облучателя в фокус зеркала, не требуется подстройка фокусного расстояния в зависимости от частоты работы оператора, так как фазовый центр облучателя практически един для всего рабочего диапазона частот антенны! Излучающие элементы укрыты в пластиковый корпус. Крепление облучателя позволяет изменять угол наклона поляризации, не снимая антенну с мачты! На месте! Не вращая зеркало!

Узел крепления антенны имеет защитное гальваническое покрытие, детали из алюминия (сегменты и держатель облучателя) покрыты порошковой краской.

Достоинства антенны Vika-24 MIMO BOX:

• Высокий коэффициент усиления в широкой полосе частот

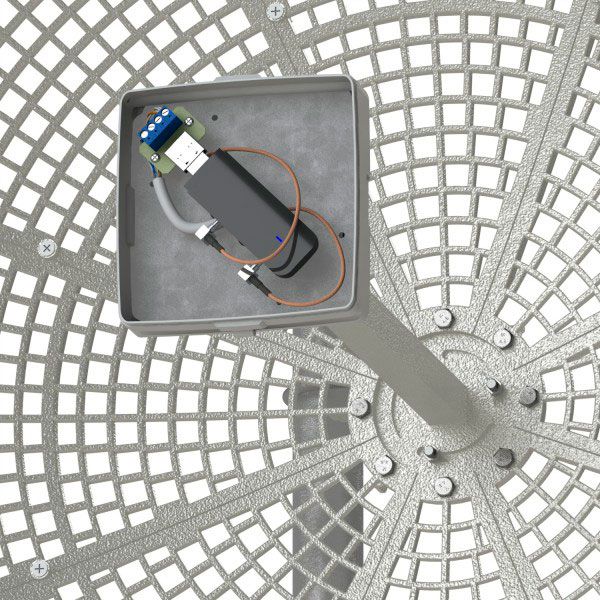

• Отсутствие потерь в длинном высокочастотном кабеле, за счет размещения модема непосредственно в облучателе-боксе.

• Низкая парусность благодаря ячеистой структуре рефлектора

• Разборная конструкция антенны и как следствие - малые размеры при транспортировке, возможность отправки по почте

• Не требуется подстройка положения облучателя относительно фокуса при установке антенны, при смене оператора, при  смене частот (стандарта) оператора

• Предусмотрена возможность регулировки угла наклона поляризации, возможность получения дополнительного выигрыша в уровне сигнала в самых тяжелых условиях приема

• Наличие внутри облучателя двух излучающих систем с ортогональной поляризацией позволит модему работать в режиме MIMO 2x2 или использовать возможности технологии Diversity.

• Активные излучатели антенны укрыты в пластиковый корпус

• Защитные покрытия на всех металлических деталях

• Входы антенны имеют короткое замыкание по постоянному току между внешним и внутренним проводниками, что позволяет защищать вход модема от статического электричества
• Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрены: регулировка угла наклона (+/-15 градусов), изменение азимута (поворот с креплением вокруг вертикальной трубы)

Комплект поставки:

• Антенна Vika-24 MIMO BOX в разобранном виде с USB-удлинителем 10 метров
• Узел крепления на мачту
• Инструкция по установке (скачать)
• Упаковка (картон+полиэтилен)
