Рефлектор Антэкс AX-Offset D60 - сетчатый

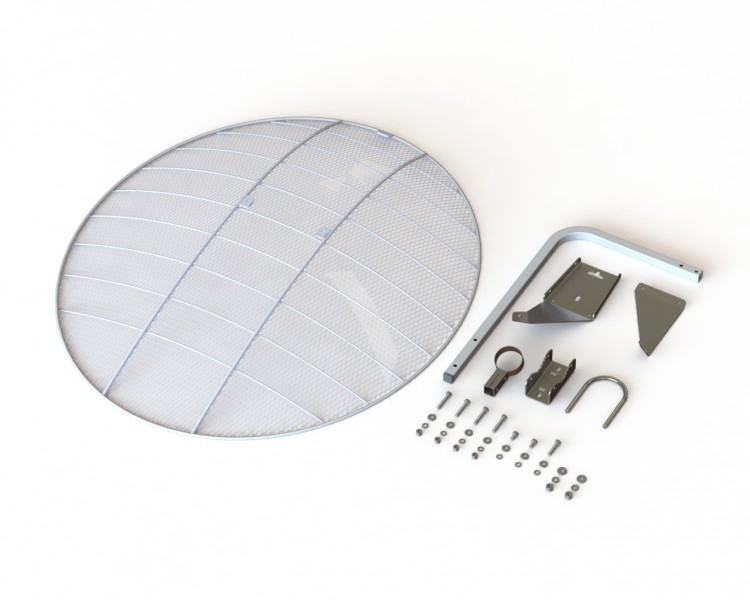

Офсетный сетчатый рефлектор AX-OFFSET D60 предназначен для усиления приема и передачи сигналов  от наземных источников, например базовые станции сотовой связи. Сетчатая структура рефлектора позволяет существенно  снизить ветровую нагрузку, уменьшить вес антенны и предьявить более низкие требования к жесткости конструкций на которые устанавливается данный рефлектор, например мачты или стеновые кронштейны. Отражающее полотно антенны изготовлено из сетки с размером ячейки 15мм*8мм, что позволяет ее использовать на частотах до 7 ГГц. Цельносварная конструкция рефлектора обеспечивает отличную жесткость при транспортировке и эксплуатации. Антенна имеет двойное защитное полимерное покрытие - грунт и атмосфероустойчивый наружный слой. Отдельные крепежные узлы (мачтовый кронштейн и крепление облучателя) , допускающие трение при настройке антенны, имеют гальваническое покрытие. Держатель облучателя имеет стандартный установочный диаметр - 40мм. Преимущества рефлектора AX-OFFSET D60 перед стандартными рефлекторами ("тарелками") от систем спутникого телевидения:

• Низкая парусность благодаря сетчатой структуре отражающей поверхности рефлектора

• Малый вес. Низкая парусность позволила заметно облегчить крепежные узлы

• Возможнеость использования облегченных стеновых кронштейнов и мачт при установке антенны

• Оптимальный угол офсетности для уменьшения эффекта "затенения". Облучатель сильнее смещен от направления "рефлектор-БС" в меньшей степени сам является отражателем полезного сигнала

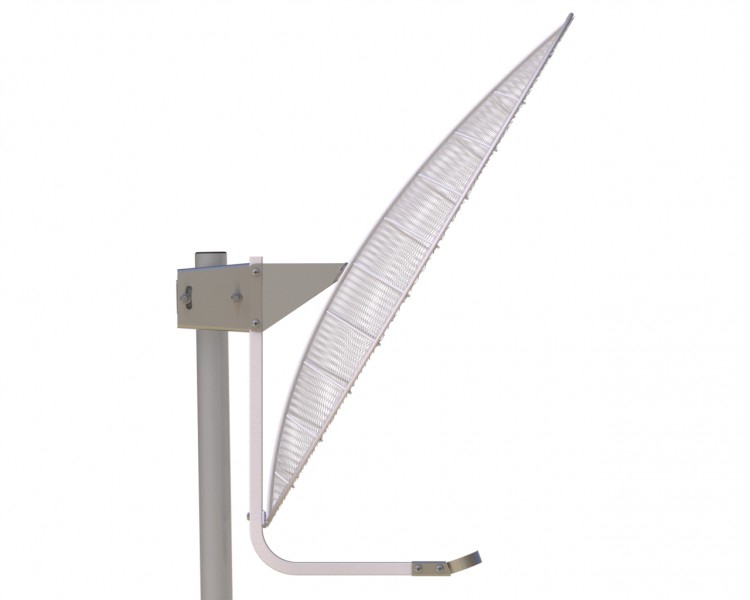

• Крепление антенны оптимизировано для связи с наземными источниками сигнала, регулировка угла места - +/-10° от горизонта.

• Простота настройки. Просто выставьте антенну или мачту по уровню и вращайте в горизонтальной плоскости

Преимущества рефлектора AX-OFFSET D60 перед прямофокусными сетчатыми рефлекторами:

• Отсутствие затенения центральной части зеркала. Это снижает уровень боковых лепестков, сохраняет коэффициент усиления антенны в целом, улучшает пространственную избирательность

• Отсутствие воздействия отраженной от рефлектора волны на облучатель  и сохранение тем самым низкого уровня КСВ  и высокого КПД антенны в рабочей полосе частот облучателя

Достоинства рефлектора:

• Высокая ветроустойчивость

• Малый вес

• Высокий коэффициент усиления

• Широкий диапазон частот

• Сохранения низкого уровня КСВ антенной системы

• Малое затенение зеркала облучателем

• Удобное крепление с регулировкой угла наклона

• Качественные защитные покрытия

• Быстрая сборка

• Простота установки и настройки

Электрические характеристики:

• Коэффициент усиления F=800 Мгц при КИП=0,55 - 11,5 dBi

• Коэффициент усиления F=1700 Мгц при КИП=0,55 - 18 dBi

• Коэффициент усиления F=3000 Мгц при КИП=0,55 - 22.5 dBi

• Коэффициент усиления F=7000 Мгц при КИП=0,55 - 29 dBi

Механические характеристики антенны:

• Масса с креплением, г - 1900

• Габаритные размеры, мм - 660 х 600 х 465

• Диаметр посадочного места облучателя, мм - 40

• Размеры зеркала, мм - 700 х 600

• Офсетный угол - 31° F/D 0.53

• Угол раскрыва апертуры - 100°

• Диаметр мачты, мм - 35…52

• Материал антенны - Оцинкованная сталь, сталь

• Защитное покрытия - Порошковая краска

• Рабочий температурный диапазон -60 …. +100°С
